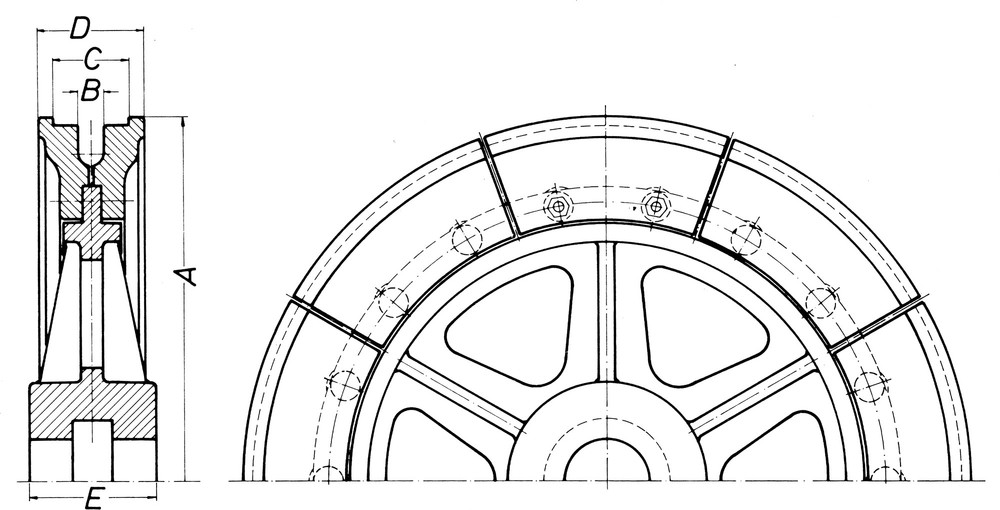

Segmental chain wheels with grey cast iron hub without relief slots for buckets with rear face fixing. For chain brackets as per DIN 745 and DIN 5699.

/onecol/cms/137/kettenrolle-01.jpg

Pitch circle-ø A	Chain-ø	B	C	D	E	Weight Approx. kg Hub cast	No.of Segm. per Wheel	Weight Approx. kg
500	13	18	52	90	100	62	8	4,2
500	16	22	62	100	100	62	8	4,3
500	20	28	80	118	100	70	8	5,3
630	16	22	62	120	160	135	12	5,7
630	20	28	80	130	160	140	12	5,9
630	23	30	90	140	160	145	12	6,6
710	16	22	62	130	160	195	12	9,8
710	20	28	80	130	160	200	12	7,7
710	23	30	90	140	160	200	12	8,9
710	26	34	114	164	160	220	12	10,5
800	16	22	96	132	160	260	12	11,6
800	23	30	90	140	160	265	12	10,4
800	26	34	110	160	160	270	12	11,1
900	23	30	95	145	190	340	16	9,0
900	26	34	110	170	190	350	16	10,4
900	30	40	116	176	190	360	16	10,4
1.000	23	30	104	140	200	430	16	12,5
1.000	26	36	120	180	200	445	16	12,8
1.000	30	40	125	185	200	450	16	12,8
1.250	30	40	125	185	220	710	16	17,5
1.250	36	46	135	200	220	740	16	20,6
