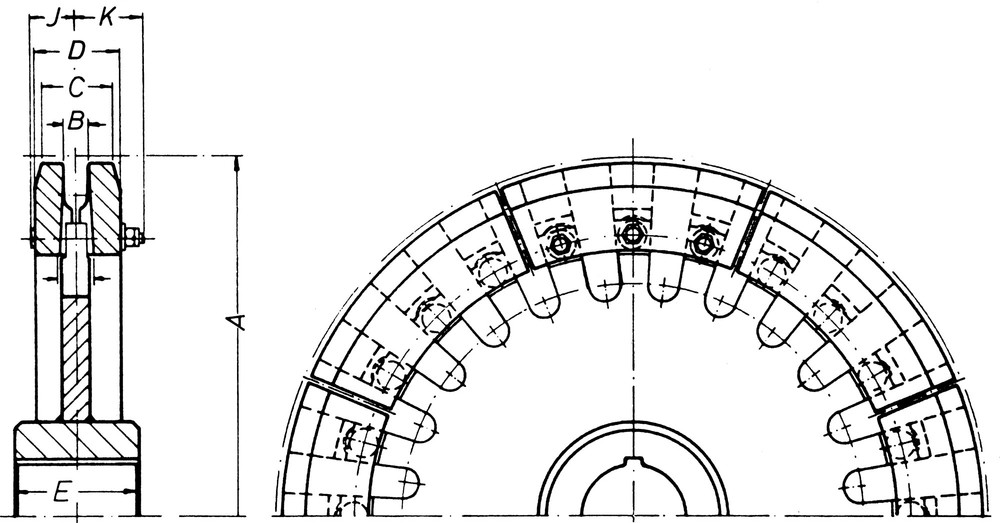

Segment-Kettenrollen mit Stahlnabe und Ausfallschlitzen oder mit Graugußnabe ohne Ausfallschlitze für Becher mit Rück- oder Seitenwandbefestigung bei Verwendung von Kettenbügel nach DIN 5699.

/onecol/cms/141/kettenrolle-05.jpg

Teilkreis ø A	Kettendurchmesser ø	B	F	G	H	J	K	Gewicht ca. kg Nabe Guß	Gewicht ca. kg Nabe Stahl	Anzahl Segm. pro Rad	Stückgewicht ca.
400	16	22	62	66	100	34	66	–	38	12	1,6
500	13	18	56	60	100	31	59	54	48	12	2,2
500	16	22	62	66	100	34	66	56	50	12	2,4
500	20	28	74	80	100	44	70	60	54	12	2,9
630	16	22	62	66	160	34	66	110	95	12	4,3
630	20	28	74	80	160	44	81	120	105	12	4,7
710	20	28	74	80	160	44	81	175	155	12	6,5
710	23	30	84	90	160	49	86	190	170	12	8,4
800	23	30	84	90	160	49	86	232	210	12	9,1
800	26	34	94	100	160	54	91	250	228	12	10,2
900	26	34	94	100	190	54	91	285	270	16	8,6
900	30	40	114	120	190	63	102	325	310	16	10,4
1.000	30	40	114	120	200	63	102	400	380	16	12,2
1.000	36	46	129	135	200	68	106	430	410	16	13,6
1.250	30	40	114	120	220	63	102	650	635	16	18,5
1.250	36	46	129	135	220	68	106	665	650	16	20,5
1.250	39/42	46	139	145	220	73	112	710	695	16	21,8
1.400	36	46	129	135	240	68	106	–	770	18	19,2
1.400	39/42	46	139	145	240	73	112	–	850	18	20,1
1.500	36	46	129	135	240	68	106	–	920	18	22,8
1.500	39/42	46	139	145	240	73	112	–	980	18	26,1
1.600	36	46	129	135	260	68	106	–	1.080	20	24,0
1.600	39/42	46	139	145	260	73	112	–	1.150	20	26,5
