Kettenräder

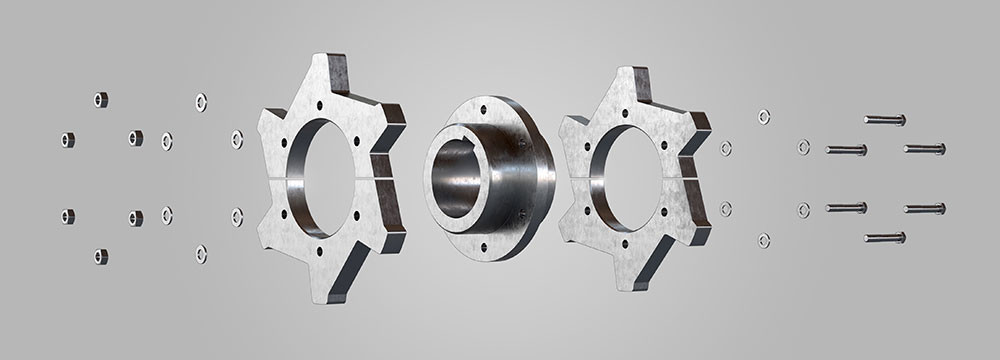

/onecol/cms/555/Explosion-Foerdertechnik-WIP01-web.jpg

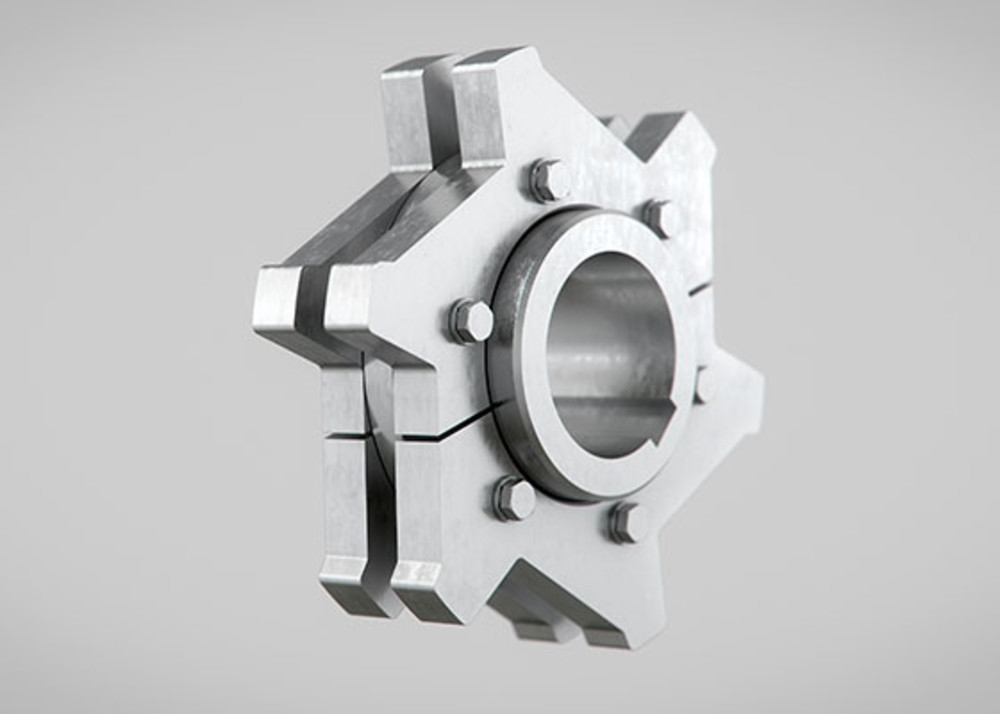

Kettenräder / Kettenradsegmente sollten immer zusammen mit den Ketten gewechselt und beides von einem Hersteller bezogen werden. Wir kalibrieren unsere Ketten auf die Kettenräder, damit ein optimales Zusammenspiel gewährleistet ist.

Teilkreisdurchmesser Gabellaschen- und Rollenketten

Berechnungen der Teilkreisdurchmesser von Gabellaschenketten und Rollenketten nach DIN 8196 gemäß:

Teilkreisdurchmesser für Kettenräder und Segmente der gängigen Gabellaschenketten:

Zähnezahl Z	Teilung p 102 mm	Teilung p 125 mm	Teilung p 142 mm	Teilung p 160 mm	Teilung p 175 mm	Teilung p 200 mm	Teilung p 250 mm	Teilung p 260 mm	Teilung p 315 mm
6	204,00	250,00	284,00	320,00	350,00	400,00	500,00	520,00	630,00
7	235,03	288,12	327,28	368,76	403,33	460,95	576,19	599,25	726,01
8	266,54	326,64	371,06	418,10	457,30	522,63	653,28	679,41	823,13
9	298,23	365,48	415,18	467,81	511,70	584,76	730,95	760,19	921,00
10	330,08	404,51	459,52	517,77	566,31	647,21	809,02	841,39	1.019,37
11	362,05	443,68	504,02	567,91	621,16	709,90	887,37	922,87	1.118,09
12	394,10	482,96	548,65	618,19	676,15	772,74	965,93	1.004,56	1.217,07
13	426,22	522,32	593,36	668,57	731,25	835,72	1.044,65	1.086,44	1.316,26
14	458,38	561,74	638,14	719,03	786,44	898,79	1.123,49	1.168,44	1.415,61

Teilkreisdurchmesser Rundstahlketten

Berechnung der Teilkreisdurchmesser von Rundstahlketten nach DIN 22256 gemäß:

Dabei ist:
d = der Nenndurchmesser der Kette in mm;
t = die Nennteilung der Kette in mm;
z = die Zähnezahl.

Vereinfachte Berechnung mit Tabelle:

Zähnezal Z	S	Zähnezal Z	S	Zähnezal Z	S	Zähnezal Z	S	Zähnezal Z	S
3	0.50000	25	0.06279	47	0.03341	69	0.02276	91	0.01726
4	0.38268	26	0.06038	48	0.03272	70	0.02244	92	0.01707
5	0.30902	27	0.05814	49	0.03205	71	0.02212	93	0.01689
6	0.25882	28	0.05607	50	0.03141	72	0.02181	94	0.01671
7	0.22252	29	0.05414	51	0.03080	73	0.02152	95	0.01653
8	0.19509	30	0.05234	52	0.03020	74	0.02123	96	0.01636
9	0.17365	31	0.05065	53	0.02963	75	0.02094	97	0.01619
10	0.15643	32	0.04907	54	0.02908	76	0.02067	98	0.01603
11	0.14231	33	0.04758	55	0.02856	77	0.02040	99	0.01587
12	0.13053	34	0.04618	56	0.02805	78	0.02014	100	0.01571
13	0.12054	35	0.04486	57	0.02755	79	0.01988	101	0.01555
14	0.11196	36	0.04362	58	0.02708	80	0.01963	102	0.01540
15	0.10453	37	0.04244	59	0.02662	81	0.01939	103	0.01525
16	0.09802	38	0.04132	60	0.02618	82	0.01915	104	0.01510
17	0.09227	39	0.04027	61	0.02575	83	0.01892	105	0.01496
18	0.08716	40	0.03926	62	0.02533	84	0.01870	106	0.01482
19	0.08258	41	0.03830	63	0.02493	85	0.01848	107	0.01468
20	0.07846	42	0.03739	64	0.02454	86	0.01826	108	0.01454
21	0.07473	43	0.03652	65	0.02416	87	0.01805
22	0.07134	44	0.03569	66	0.02380	88	0.01785
23	0.06824	45	0.03490	67	0.02344	89	0.01765
24	0.06540	46	0.03414	68	0.02310	90	0.01745

Zur Erläuterung der Tabellennutzung:

Beispiel 1
Gegeben:
Teilung: t= 18,5 mm
Zähnezahl: Z= 8
Gesucht:
Durchmesser Teilkreis dT

Beispiel 2
Gegeben:
Durchmesser Teilkreis DT = 94,83 mm
Zähnezahl: Z= 8
Gesucht:
Teilung: t= ?

Beispiel 3
Gegeben:
Durchmesser Teilkreis DT = 94,83 mm
Teilung: t= 18,5 mm
Gesucht:
Zähnezah: Z= ?

aus der Tabelle zu entnehmen für
S = 0,19509 Zähnezahl = 8
