Rundstahlketten nach DIN 22252

/onecol/cms/119/rundstahlkette-din-766.jpg

d mm zul. Abw. mm t mm zul. Abw. mm b1 min. mm b2 max. mm Gewicht kg/m Messlänge 5xt, mm zul. Abw. mm
14
± 0,4
50,0
± 0,5
17
48
4,0
250,0
± 1,0
18
± 0,5
64,0
± 0,6
21
60
6,6
320,0
± 1,0
19
± 0,6
64,5
± 0,6
22
63
7,6
322,5
± 1,0
22
± 0,7
86,0
± 0,9
26
73
9,5
430,0
± 1,0
24
± 0,7
86,0
± 0,9
28
79
11,6
430,0
± 1,0
24
± 0,7
87,5
± 0,9
28
79
11,5
437,5
± 1,0
26
± 0,8
92,0
± 0,9
30
85
13,7
460,0
± 1,0
30
± 0,9
108,0
± 1,1
34
97
18,0
540,0
± 1,2
34
± 1,0
126,0
± 1,3
38
109
22,7
630,0
± 1,3
38
± 1,1
137,0
± 1,4
42
121
29,0
685,0
± 1,4
42
± 1,1
146,0
± 1,5
48
137
36,5
730,0
± 1,5

Güteklasse 1
d mm t mm Prüfkraft kN Bruchkraft kN min. Dehnung bei Prüfkraft % max. Bruchdehnung % min. Durchbiegung f min.
14
50,0
154
194
1,4
14
14
18
64,0
254
321
1,4
14
18
19
64,5
283
357
1,4
14
19
22
86,0

24
86,0

24
87,5

26
92,0

30
108,0

34
126,0

38
137,0

42
146,0


Güteklasse 2
d mm t mm Prüfkraft kN Bruchkraft kN min. Dehnung bei Prüfkraft % max. Bruchdehnung % min. Durchbiegung f min. Betriebskraft kN max.
14
50,0
185
246
1,6
14
14
154
18
64,0
305
407
1,6
14
18
254
19
64,5
340
454
1,6
14
19
283
22
86,0
456
608
1,6
14
22
380
24
86,0
543
724
1,6
14
24
452
24
87,5
543
724
1,6
14
24
452
26
92,0
637
850
1,6
14
26
531
30
108,0
848
1.130
1,6
14
30
707
34
126,0
1.090
1.450
1,6
14
34
907
38
137,0
1.360
1.820
1,6
14
38
1.130
42
146,0
1.660
2.220
1,6
14
42
1.380

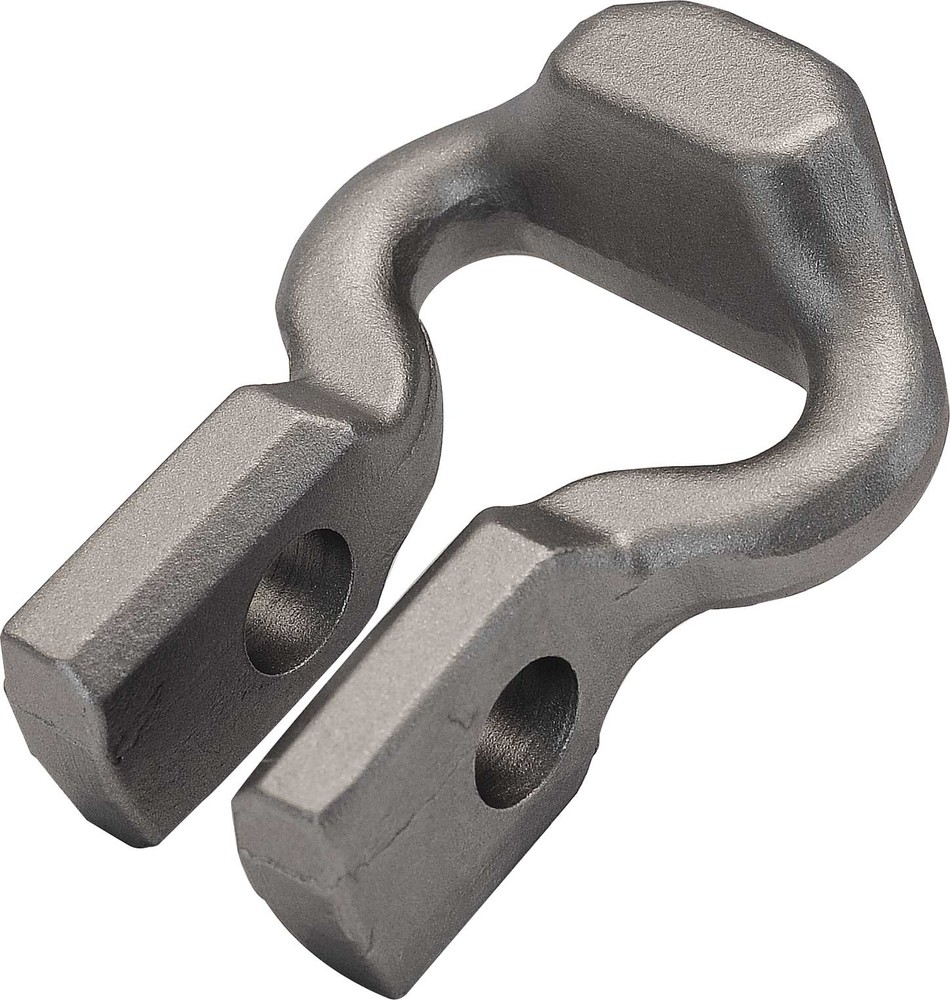

Außenkettenschlösser nach DIN 22253 sind für Rundstahlketten nach DIN 22252 ebenfalls lieferbar.

/onecol/cms/424/Aussenkettenschloss.jpg

d mm t mm Bruchkraft min. kN Betriebskraft max. kN
14
50,0
212
154
18
64,0
351
254
19
64,5
391
283
22
86,0
 525  380
24
86,0
 588  452
24
87,5
 588  452
26
92,0
 690  531
30
108,0
 869  707
