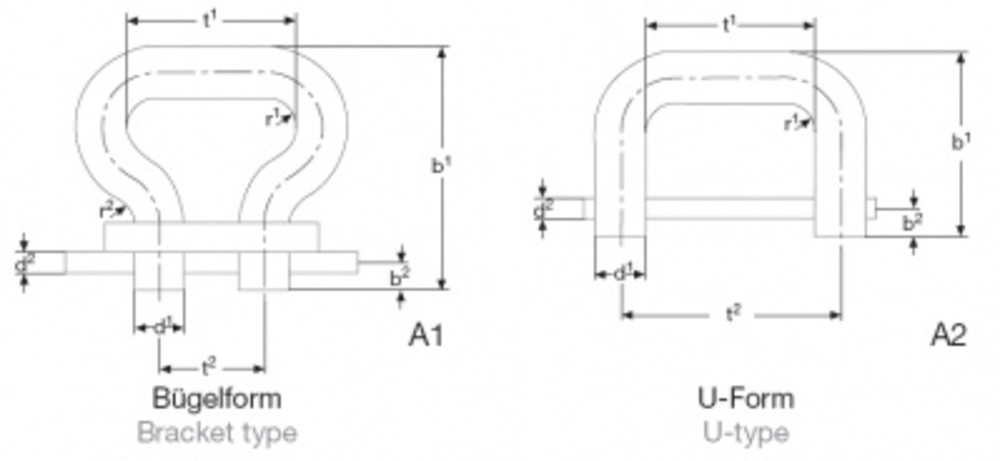

Kettenschlösser für Dungstreuerketten DIN 32896

/onecol/cms/263/399x184_kettenschloesser.jpg

Nenngröße d	d1 zul. Abw.	d1 zul. Abw.	t1 zul. Abw.	t1 zul. Abw.	t2 Form A1	t2 Form A2	t2 Form zul. Abw.	r1 zul. Abw.	r1 zul. Abw.	r2	b1 Form A1	b1 Form A2	d2	b2
8 x 31	8	± 0,3	31	- 0,4	17	39	± 0,2	5,0	+ 0,3	6,0	42	28,5	3,4	5
9 x 31	9	± 0,4	31	- 0,5	19	40	± 0,3	5,5	+ 0,4	6,0	44	32,0	4,5	5
10 x 31	10	± 0,4	31	- 0,5	21	41	± 0,3	5,5	+ 0,4	7,0	49	35,0	4,5	5
10 x 35	10	± 0,4	35	- 0,5	21	45	± 0,3	6,0	+ 0,5	7,5	49	35,0	4,5	5
11 x 35	11	± 0,4	35	- 0,5	23	46	± 0,3	6,0	+ 0,5	7,5	54	39,0	4,5	6
12 x 36	12	± 0,5	36	- 0,6	25	48	± 0,4	6,5	+ 0,5	8,0	59	42,5	5,5	6
13 x 45	13	± 0,5	45	- 0,6	27	58	± 0,4	7,0	+ 0,6	8,5	64	46,5	5,5	7
