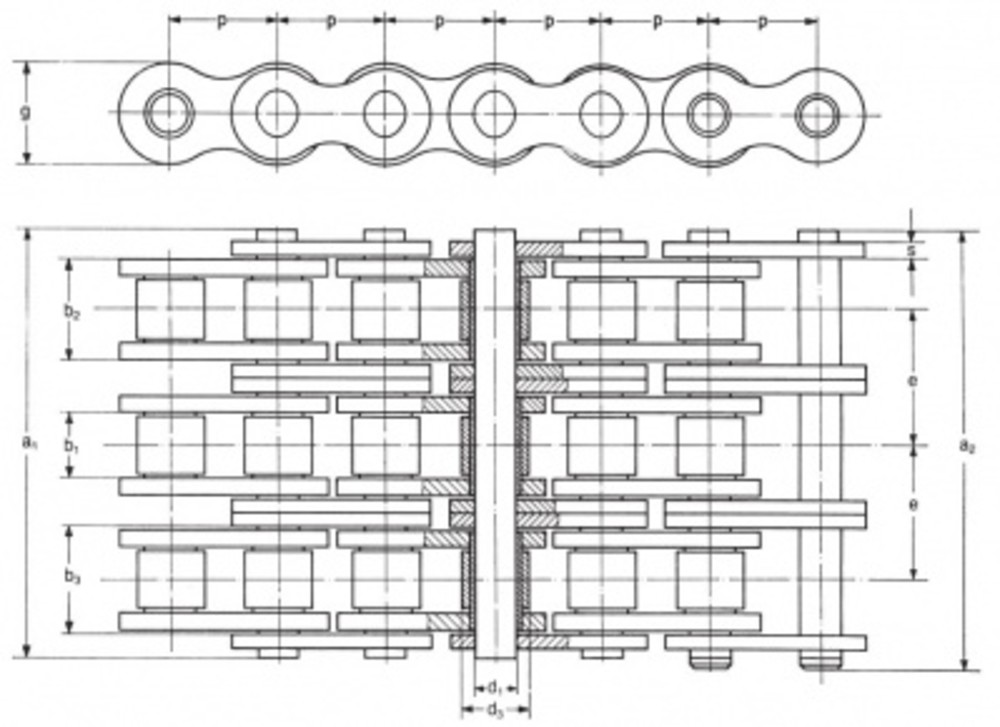

Chain-N°
|
p
|
inch
|
b1 min.
|
b2 max.
|
b3 min.
|
d1 max.
|
d3 max.
|
e
|
g max.
|
a1 max.
|
breaking load kN min.
|
bearing area cm²
|
~ weight kg/m
|
05 B-3
|
8,00
|
–
|
3,00
|
4,77
|
4,9
|
2,36
|
5,00
|
5,64
|
7,10
|
19,9
|
11,1
|
0,33
|
0,54
|
06 B-3
|
9,525
|
3/8
|
5,72
|
8,53
|
8,66
|
3,33
|
6,35
|
10,24
|
8,20
|
34,0
|
24,9
|
0,84
|
1,18
|
08 B-3
|
12,70
|
1/2
|
7,75
|
11,30
|
11,43
|
4,50
|
8,51
|
13,92
|
11,80
|
44,9
|
47,5
|
1,51
|
2,00
|
10 B-3
|
15,875
|
5/8
|
9,65
|
13,28
|
13,41
|
5,13
|
10,16
|
16,59
|
14,70
|
52,8
|
66,7
|
2,02
|
2,80
|
12 B-3
|
19,05
|
3/4
|
11,68
|
15,62
|
15,75
|
5,77
|
12,07
|
19,46
|
16,10
|
61,7
|
86,7
|
2,68
|
3,80
|
16 B-3
|
25,40
|
1
|
17,02
|
25,40
|
25,60
|
8,34
|
15,88
|
31,88
|
21,00
|
99,9
|
160,0
|
6,31
|
8,00
|
20 B-3
|
31,75
|
1 1/4
|
19,56
|
29,00
|
29,20
|
10,26
|
19,05
|
36,45
|
26,40
|
116,0
|
250,0
|
8,87
|
11,00
|
24 B-3
|
38,10
|
1 1/2
|
25,40
|
37,90
|
38,20
|
14,71
|
25,40
|
48,36
|
33,40
|
150,0
|
425,0
|
16,63
|
21,00
|
28 B-3
|
44,45
|
1 3/4
|
30,99
|
46,50
|
46,80
|
15,98
|
27,94
|
59,56
|
37,00
|
184,0
|
530,0
|
22,18
|
25,00
|
32 B-3
|
50,80
|
2
|
30,99
|
45,50
|
45,80
|
17,90
|
29,21
|
58,55
|
42,20
|
184,0
|
670,0
|
24,31
|
32,00
|
40 B-3
|
63,50
|
2 1/2
|
38,10
|
55,70
|
56,00
|
23,00
|
39,37
|
72,29
|
52,90
|
227,0
|
950,0
|
38,25
|
48,00
|
48 B-3
|
76,20
|
3
|
45,72
|
70,50
|
71,00
|
29,35
|
48,26
|
91,21
|
63,80
|
281,0
|
1.500,0
|
61,84
|
75,00
|
56 B-3
|
88,90
|
3 1/2
|
53,34
|
81,30
|
82,00
|
34,43
|
53,98
|
106,60
|
77,80
|
330,0
|
2.240,0
|
83,71
|
105,00
|
64 B-3
|
101,60
|
4
|
60,96
|
92,00
|
92,70
|
39,60
|
63,50
|
119,89
|
90,10
|
370,0
|
3.000,0
|
108,74
|
180,00
|
72 B-3
|
114,30
|
4 1/2
|
68,58
|
103,80
|
104,50
|
44,70
|
72,39
|
136,27
|
103,60
|
420,0
|
3.750,0
|
137,57
|
240,00
|

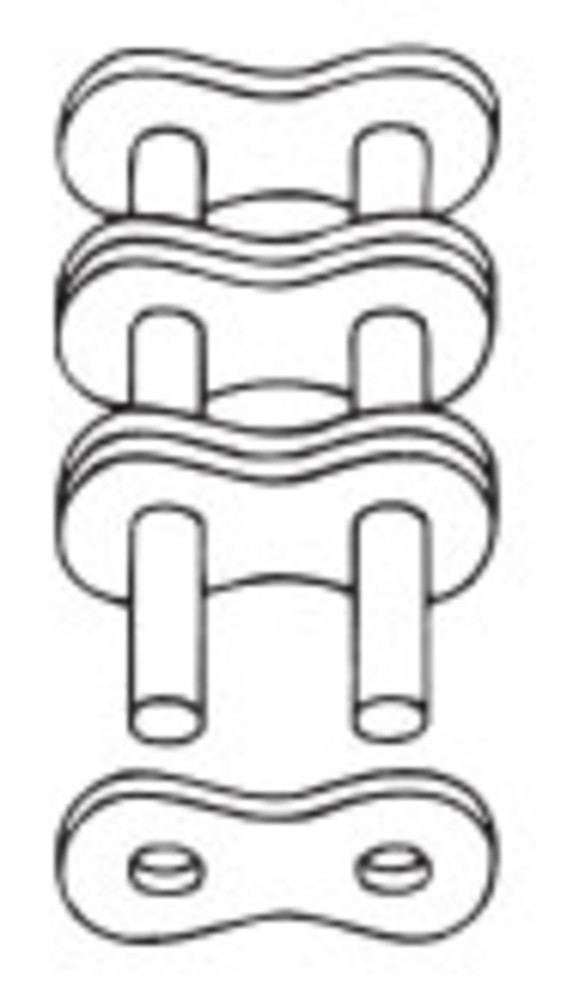

Typ A Außenglied (Nietglied)
Typ B Innenglied

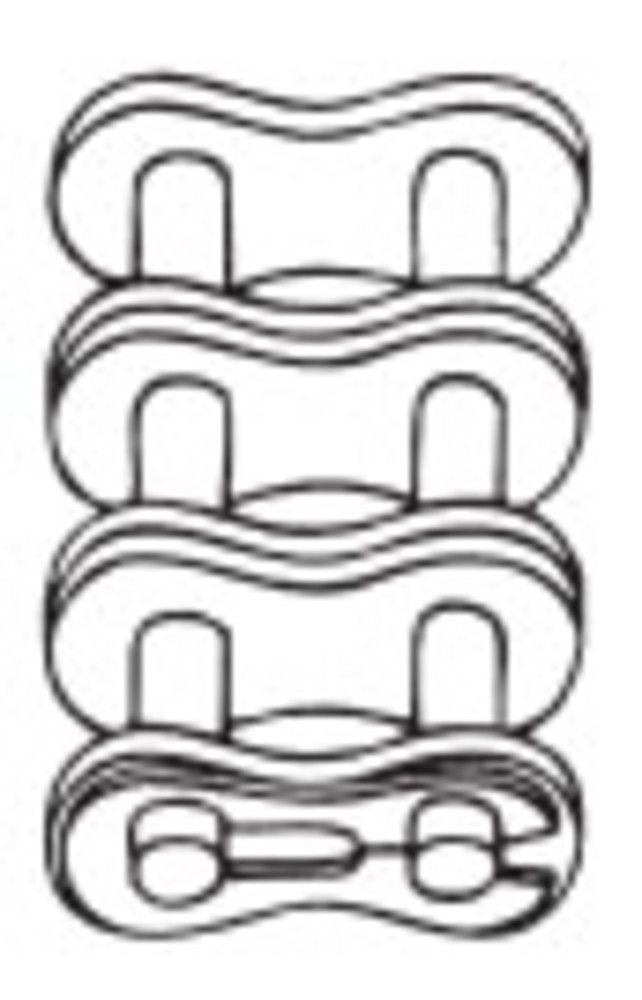

Typ E Verbindungsglied mit Feder

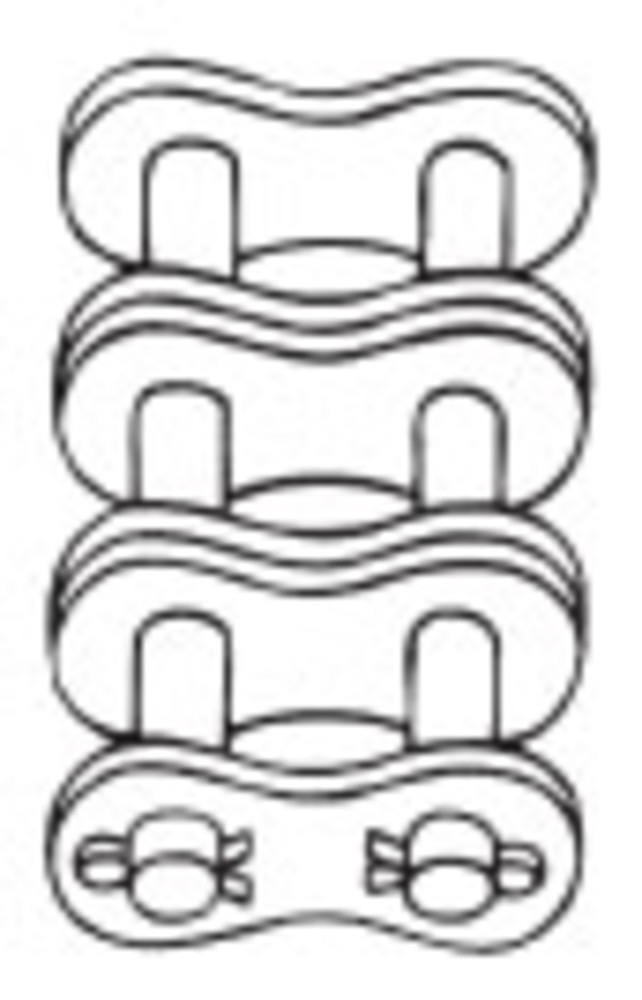

Typ S Verbindungsglied mit Splinten

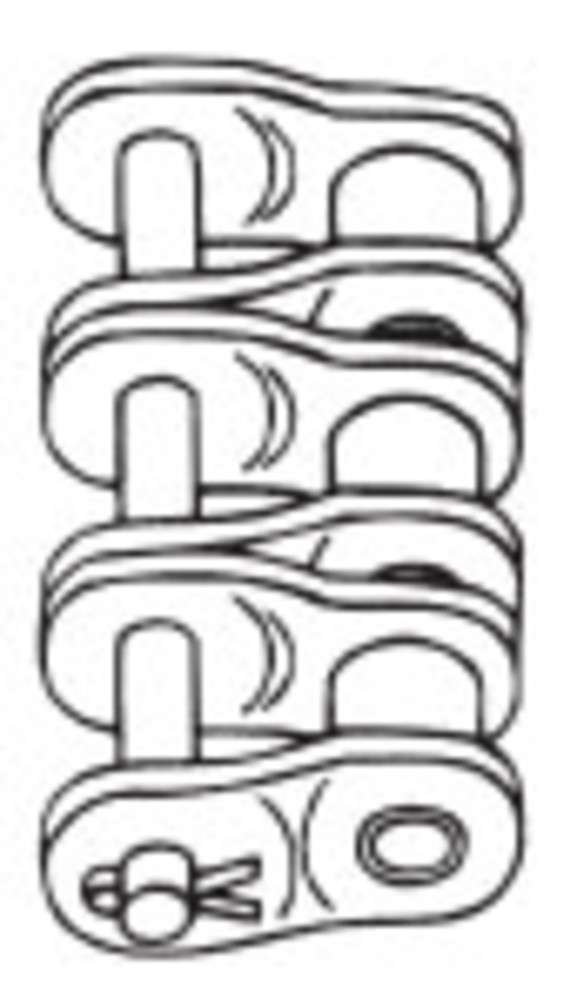

Typ L Gekröpftes Glied mit Splinten

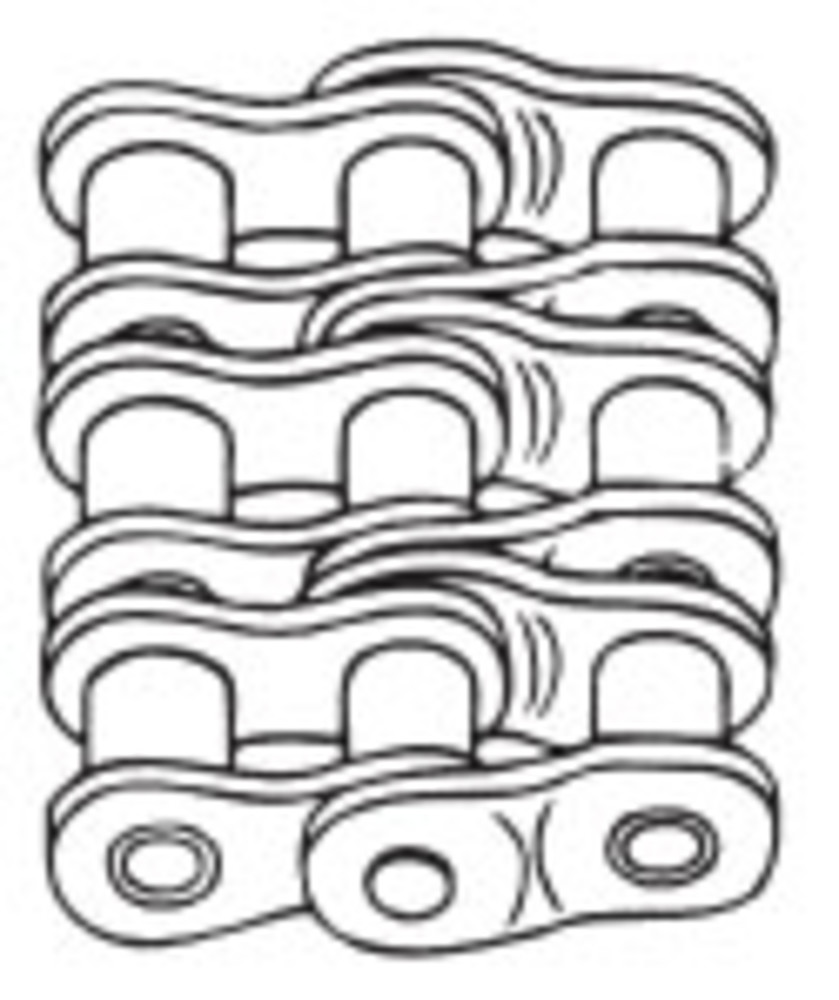

Typ C Gekröpftes Doppelglied
