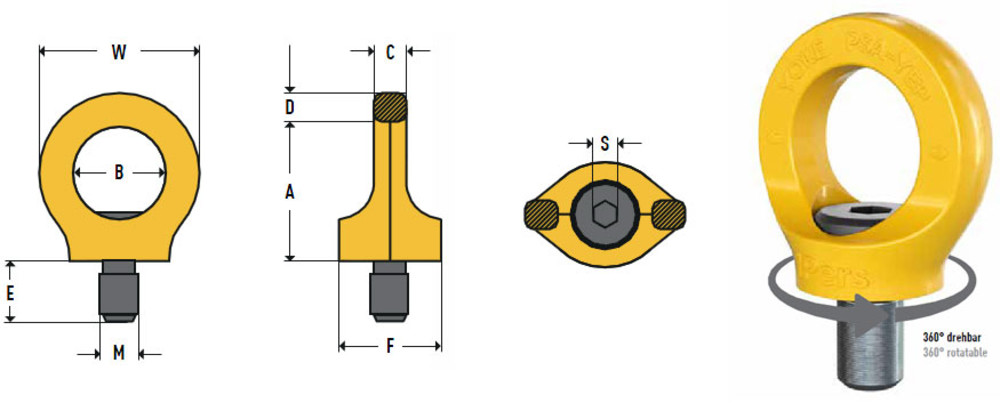

PSA-Anschlagpunkte - Maße

/onecol/cms/500/yoke-anschlagpunkt-psa-skizze.jpg

Bitte Stempelung bzgl. der zugelassenen Personenanzahl beachten.

PSA-YEP

Artikelnr.	Trgafähigkeit	Gewinde	Maße in mm								Drehmoment	Gewicht
		M	A	B	C	D	E	F	S	W	Nm	kg
8-281-007	1 Pers.	M12x1,75	45	30	10	11	19	33	8	52	10	0,2
8-281-015	2 Pers.	M16x2	42	35	14	13	24	35	10	61	30	0,3
8-281-023	2 Pers.	M20x2,5	60	40	16	15	30	44	12	70	70	0,6
