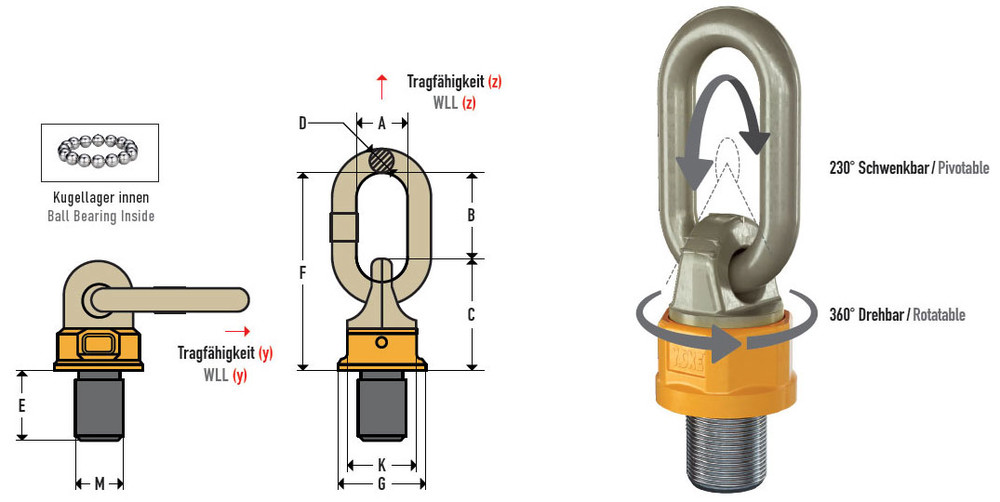

SuperPoint SPO - Dimensions

/onecol/cms/516/Yoke-SuperPoint-Masse.jpg

Article	Diameter			Thread		Dimensions							Torque	Weight
	y	z	M	E	Division	A	B	C	D	F	G	K
	in t*		mm	mm	DIN13					mm			Nm	kg
8-251-007-01	0,5	1	M10	18	1,5	35	53	48	13	101	36,5	34	10 - 40	0,4
8-251-007-02	0,7	1,4	M12	18	1,75	35	53	48	13	101	36,5	34	15 - 40	0,4
8-251-007-03	0,7	1,4	M12	25	1,75	35	53	48	13	101	36,5	34	15 - 40	0,4
8-251-007-04	1	2	M14	20	2	35	53	48	13	101	36,5	34	30 - 40	0,4
8-251-014-01	1,4	2,8	M16	20	2	35	53	48	13	101	36,5	34	45 - 130	0,44
8-251-014-02	1,4	2,8	M16	24	2	35	53	48	13	101	36,5	34	45 - 130	0,5
8-251-014-03	1,4	2,8	M16	30	2	35	53	48	13	101	36,5	34	45 - 130	0,5
8-251-014-04	1,7	3,4	M20	30	2,5	35	53	48	13	101	36,5	34	75 - 130	0,5
8-251-014-05	1,7	3,4	M24	30	3	35	53	48	13	101	36,5	34	90 - 130	0,5
8-251-025-01	2,5	5	M20	30	2,5	35	59	68	16	127	52	46	100 - 170	1
8-251-025-02	2,5	5	M20	40	2,5	35	59	68	16	127	52	46	100 - 170	1
8-251-025-03	2,5	5	M20	50	2,5	35	59	68	16	127	52	46	100 - 170	1,1
8-251-025-04	2,5	5	M20	70	2,5	35	59	68	16	127	52	46	100 - 170	1,1
8-251-040-01	4	8	M24	30	3	40	73	75	19	148	57	50	190 - 280	1,5
8-251-040-02	4	8	M24	36	3	40	73	75	19	148	57	50	190 - 280	1,5
8-251-040-03	4	8	M24	45	3	40	73	75	19	148	57	50	190 - 280	1,5
8-251-040-04	4	8	M24	50	3	40	73	75	19	148	57	50	190 - 280	1,5
8-251-040-05	4	8	M30	35	3,5	40	73	75	19	148	57	50	190 - 280	1,5
8-251-067-01	6,7	12	M30	35	3,5	40	68	95	19	163	70	65	230 - 400	2,4
8-251-067-02	6,7	12	M30	45	3,5	40	68	95	19	163	70	65	230 - 400	2,4
8-251-067-03	6,7	12	M30	50	3,5	40	68	95	19	163	70	65	230 - 400	2,5
8-251-067-04	6,7	12	M30	60	3,5	40	68	95	19	163	70	65	230 - 400	2,5
8-251-080-01	8	12	M30	35	3,5	50	95	106	22	201	81	75	270 - 600	3,6
8-251-080-02	8	12	M30	45	3,5	50	95	106	22	201	81	75	270 - 600	3,7
8-251-100-01	10	15	M36	50	4	50	95	106	22	201	81	75	270 - 600	3,8
8-251-100-02	10	15	M36	54	4	50	95	106	22	201	81	75	270 - 600	3,9
8-251-125-01	12,5	15	M42	50	4,5	50	95	106	22	201	81	75	270 - 700	3,9
8-251-125-02	12,5	15	M42	60	4,5	50	95	106	22	201	81	75	270 - 700	4
8-251-125-03	12,5	15	M42	63	4,5	50	95	106	22	201	81	75	270 - 700	4
8-251-125-04	12,5	15	M45	60	4,5	50	95	106	22	201	81	75	270 - 700	4,1
8-251-125-05	12,5	15	M48	72	5	50	95	106	22	201	81	75	270 - 700	4,4
8-251-170-01	13	20	M42	60	4,5	70	129	127	32	256	104	95	350 - 800	7,4
8-251-170-02	17	25	M45	60	4,5	70	129	127	32	256	104	95	350 - 800	7,5
8-251-170-03	17	25	M48	60	5	70	129	127	32	256	104	95	350 - 800	7,6
8-251-170-04	17	25	M48	72	5	70	129	127	32	256	104	95	350 - 800	7,7
8-251-170-05	18	25	M56	78	5,5	70	129	127	32	256	104	95	350 - 900	8,1
8-251-170-06	18	25	M56	85	5,5	70	129	127	32	256	104	95	350 - 900	8,1
8-251-200-01	20	25	M64	96	6	70	129	127	32	256	104	95	350 - 900	8,9
8-251-200-02	20	25	M64	110	6	70	129	127	32	256	104	95	350 - 900	9,3
8-251-280-01	28	32,5	M64	96	6	80	131	174	36	305	129	115	500 - 1000	16,4
8-251-280-02	28	32,5	M72	120	6	80	131	174	36	305	129	115	500 - 1200	17,7
8-251-280-03	28	32,5	M80	150	6	80	131	174	36	305	129	115	500 - 1200	19,6
8-251-350-01	35	40	M80	120	6	100	179	187	45	366	148	135	500 - 1400	25,3
8-251-350-02	35	40	M90	150	6	100	179	187	45	366	148	135	500 - 1500	27,8
8-251-400-01	40	50	M80	120	6	90	130	210	45	340	170	145	500 - 1500	31,9
8-251-400-02	40	50	M90	115	6	90	130	210	45	340	170	145	500 - 1500	33,6
8-251-400-03	40	50	M90	150	6	90	130	210	45	340	170	145	500 - 1500	34,2
8-251-400-04	40	50	M100	150	6	90	130	210	45	340	170	145	500 - 1700	35,2
