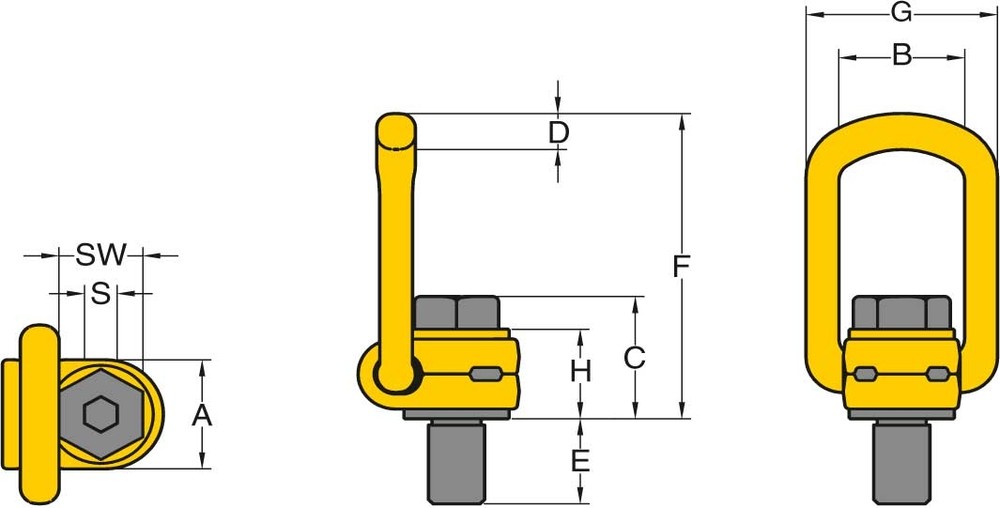

Load Ring LBO - Dimensions

/onecol/cms/439/yoke-lastblock.jpg

Article	WLL	Thread			Dimensions									Weight	Torque	Repair Kits
		M	E	Pitc	A	B	C	D	F	G	H	S	SW
	in t*	mm	mm	DIN13					mm					kg	Nm
8-211-003G	0,3	M8	11	1,25	30	35	35	10	85	55	29	6	13	0,2	30	8-P211G-003
8-211-006G	0,63	M10	16	1,5	30	35	36	10	85	55	29	6	17	0,3	60	8-P211G-006
8-211-010G	1	M12	18	1,75	33	37	44	14	98	57	36	8	19	0,5	100	8-P211G-010
8-211-012G	1,2	M14	21	2	33	37	45	14	98	57	36	10	22	0,5	120	8-P211G-012
8-211-015G	1,5	M16	24	2	33	37	46	14	98	57	36	10	24	0,5	150	8-P211G-015
8-211-020G	2	M18	26	2	50	54	57	17	140	82	44	12	30	1,3	200	8-P211G-020
8-211-025G	2,5	M20	30	2,5	50	54	57	17	140	82	44	12	30	1,3	250	8-P211G-025
8-211-040G	4	M24	36	3	50	54	59	17	140	82	44	14	36	1,4	400	8-P211G-040
8-211-042G	4	M27	38	3	60	65	79	23	170	99	62	17	41	2,8	400	8-P211G-042
8-211-050G	5	M30	48	3,5	60	65	81	23	170	99	62	17	46	3,1	500	8-P211G-050
8-211-070G	7	M36	54	4	60	65	88	23	178	99	65	22	55	3,3	700	8-P211G-070
8-211-080G	8	M36	62	4	77	85	101	27	225	124	78	22	55	5,8	800	8-P211G-080
8-211-100G	10	M42	72	4,5	77	85	104	27	225	124	78	24	65	6,3	1	8-P211G-100
8-211-150G	15	M42	63	4,5	95	104	112	36	256	158	86	24	65	10,8	1,5	8-P211G-150
8-211-200G	20	M48	72	5	95	104	120	36	259	158	90	27	75	11,6	2	8-P211G-200
8-211-220G	22	M56	84	5,5	95	104	128	36	259	158	90	27	89	15	2100	8-P211G-220
8-211-225G	22,5	M64	100	6	113	104	133	36	259	158	90	32	95	16,3	2200	8-P211G-225
