Die Laschenbügel KBL werden vergütet und induktivgehärtet in den Kettenanlageflächen.
Werkstoff: CK 45 DIN 17200
Ausführung: gesenkgeschmiedet, entgratet, fertig gebohrt
Bestellbeispiel: Laschenbügel für Kette 20 DIN 764 = KUN 4.05 KBL 20 x 70
KU-Steckmitnehmer werden auf Wunsch auch mit Kopfplatte einschl. Gewindebohrungen geliefert.

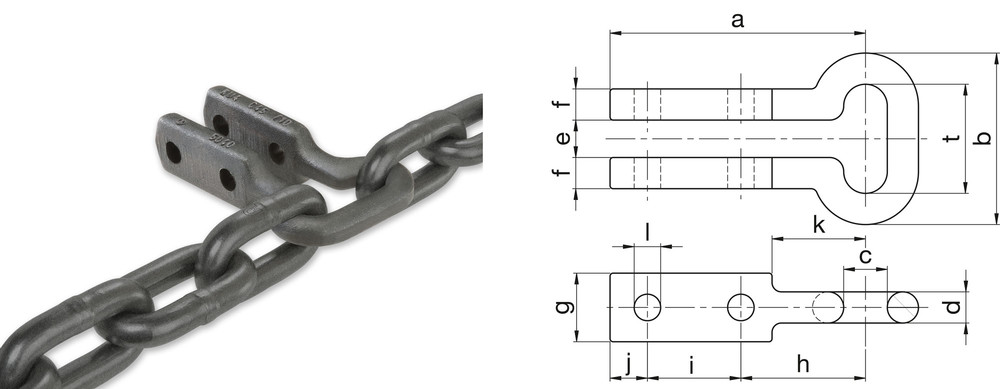

| Zugehörige Kette | t mm | a mm | b mm | c mm | d mm | e mm | f mm | g mm | h mm | i mm | j mm | k mm | l mm | Gewicht komplett ca. kg/Stck. |
|
DIN 764 - 10 x 35
|
35
|
82
|
55
|
14
|
10
|
12
|
10
|
22
|
40
|
30
|
12
|
30
|
8,5
|
0,25
|
|
DIN 764 - 13 x 45
|
45
|
100
|
71
|
18
|
13
|
15
|
12
|
28
|
50
|
35
|
15
|
34
|
12,5
|
0,50
|
|
DIN 764 - 20 x 70
|
70
|
145
|
110
|
27
|
20
|
22
|
20
|
35
|
63
|
40
|
20
|
65
|
17
|
1,30
|
