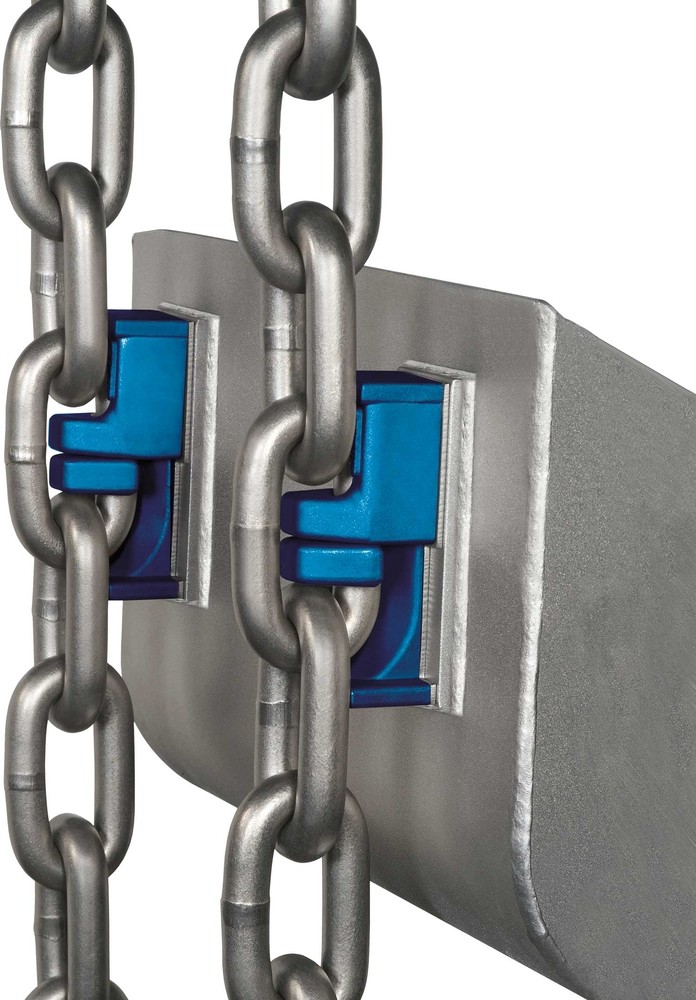

Einglied - Becherbefestigung

/onecol/cms/426/Becher-und-Befestigung_frei.jpg

  • geschützte Einglied-Becherbefestigung mit langen Kettensträngen
  • 2 identische Hälften, die ohne Schrauben und Muttern auf die Kette eingeschwenkt werden
  • durch eine Person ohne Hilfsmittel zu montieren
  • aus hochwertigem Werkstoff
  • vergütet und an den Kettenanlagestellen induktiv gehärtet
  • mehrfach verwendbar, da die Befestigung keinen Kettenzug und nur das halbe Becher- und Füllgewicht aufnehmen muß
  • Becherabstand variabel
  • gleiche Teilung wie DIN-Bügel, vorhandene Becher können weiter verwendet werden
  • große Auflageflächen für die Becherrückwand, daher nur geringe Flächenpressung
  • für glatte und verzahnte Antriebsräder verwendbar

/fourcol/cms/427/09431_2048.jpg

1. beide Gußteile

/fourcol/cms/428/09431_2052.jpg

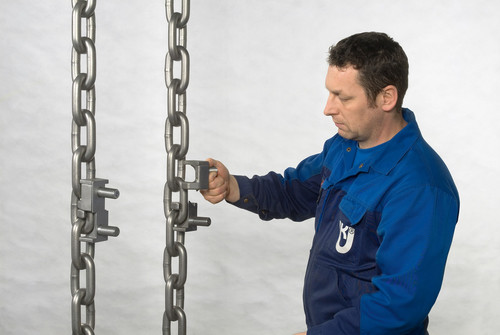

2. in das Kettenglied einschwenken

/fourcol/cms/429/09431_2053.jpg

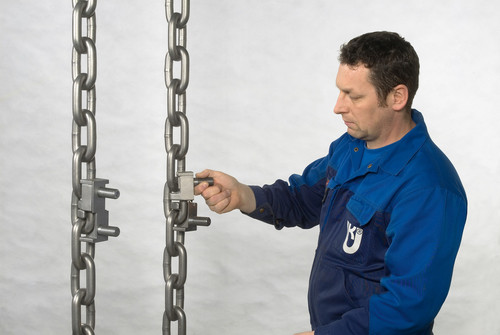

3. auf Arretierung achten

/fourcol/cms/430/09431_2056.jpg

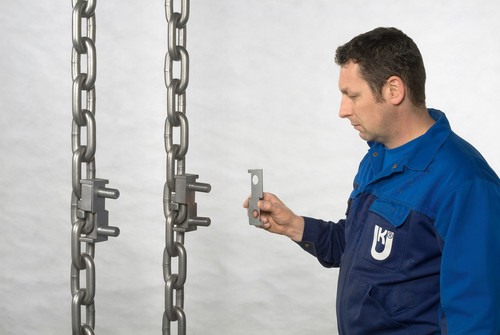

4. zuerst

/fourcol/cms/431/09431_2060.jpg

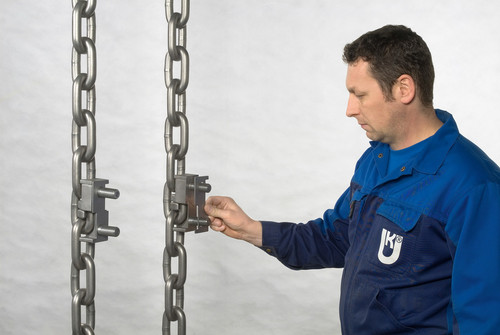

5. Fixierlasche

/fourcol/cms/432/09431_2082.jpg

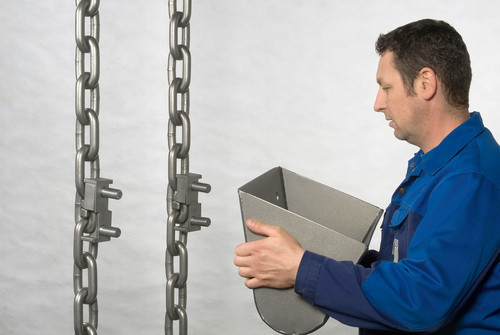

6. dann den Elevatorbecher

/fourcol/cms/433/09431_2087.jpg

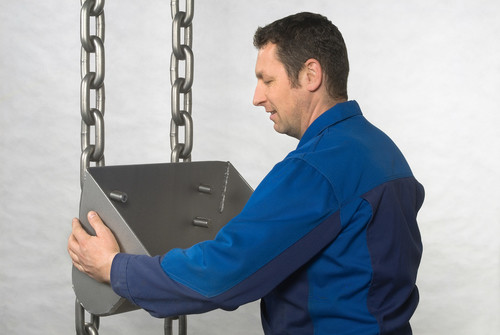

7. über die Bolzen schieben

/fourcol/cms/434/09431_2116.jpg

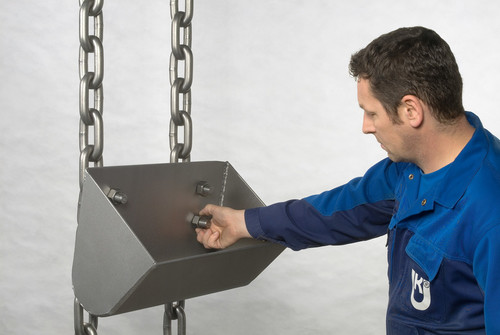

8. und verschrauben
